在色散陣列分光計，有那些確定光譜儀的光譜分辨率3主要因素：狹縫，衍射光柵，以及檢測器。 狹縫確定該光具座可以在檢測器平面形成的最小圖像尺寸。 衍射光柵確定光譜儀的總波長范圍內。 該檢測器確定離散點，其中，光譜可以被數字化的最大數量和大小。
測量光譜分辨率
重要的是要理解，所觀察到的信號 （S O）不是僅僅依賴于光譜儀的 （R）的光譜分辨率是重要的，但它也依賴于所述信號（S R）的線寬。 其結果是，觀察到的分辨率是兩個源的卷積。
公式5-1
當信號線寬顯著大于光譜分辨率，效果可以忽略，可以假設所測量的分辨率是一樣的信號的分辨率。 相反，當信號線寬比分光計分辨率顯著窄，所觀察到的光譜將僅由分光計分辨率的限制。
對于大多數應用是安全的假定中工作時，這些限制情況之一，但是對于某些應用，如高清晰度的拉曼光譜，此卷積不能忽視。 例如，如果一個分光計具有?3厘米光譜分辨率-1和使用激光具有線寬?4厘米-1，所觀察到的信號將有一個線寬?5厘米-1由于光譜分辨率是如此接近彼此（假定是高斯分布）。
出于這個原因，試圖測量光譜儀的光譜分辨率，當它以保證所測量的信號是顯著窄，以確保測量是有限分辨率是重要的。 這通常是通過使用一個低壓發射燈，諸如汞蒸氣或Ar，因?yàn)檫@種源的線寬比色散陣列分光計的光譜分辨率通常更窄。 如果需要較窄的分辨率，單模激光器都可以使用。
計算光譜分辨率

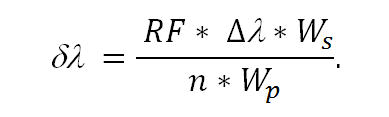

當計算的分光計的光譜分辨率（δλ）中，有四個值則需要知道：狹縫寬度 （W s）時，光譜儀（Δλ），像素寬度 （W P）的光譜范圍內，并且在檢測器個像素的數目。 同樣重要的是要記住，光譜分辨率被定義為半高寬。 計算的光譜分辨率，當一個很常見的錯誤就是忽略，為了確定一個峰的FWHM，至少三個像素是必需的這一事實，因此光譜分辨率（假設將 W 小號 = W p）為等于三倍的像素分辨率（Δλ/ n）中。 這種關系可以擴展上以創建稱為分辨率因子 （RF），它是由狹縫寬度和像素寬度之間的關系確定的值。 正如所預期的， 當 W 小號≈WˉˉP上的分辨率因子為3，當W 小號 ≈2W P上的分辨率因子下降到2.5，并繼續下降，直至W S> 4W p如果在分辨率因子水平進行至1.5。所有這些信息可概括由下面的等式。
